温州飞龙聚氨酯设备工程有限公司

中文官网：http://www.pumcn.com/

英文官网：https://www.flpumachine.com/

一、NDI体系浇注型弹性体：

主要特点：

1、 耐热性能好：NDI-BDO硬段320℃不熔融，MDI和TDI与BDO的硬段熔点分别为230℃和210℃；

2、 撕裂强度高，耐磨性好，压缩永久变形低，尽管是聚酯链，但回弹性很高耐油性优异。

3、 在较宽的温度变化范围内，弹性阻尼值较低，它在20~80℃下具有最低的阻尼值，因而在动态条件下，内生热较低，在高动态负荷下，比TDI和MDI体系更经久耐用，如欧洲工业自动装卸车的实心轮大都用NDI弹性体制备；

4、 通过改变NDI和聚酯的比例就可制备较宽硬度范围的产品；

5、 NDI价格较贵，其活性高，工艺性能不好，手工操作困难。

(图片：AI生成)

二、 几种NDI-PES-BDO浇注型CPU的配方和性能：

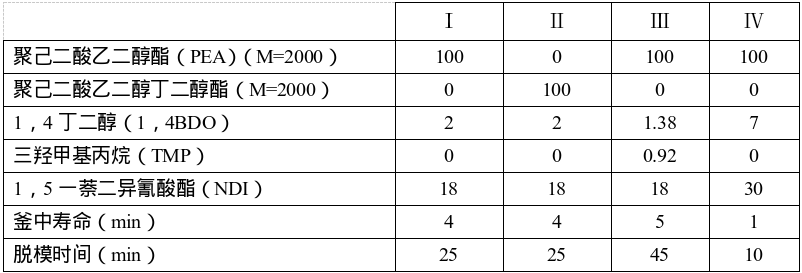

1、 配方（质量分）

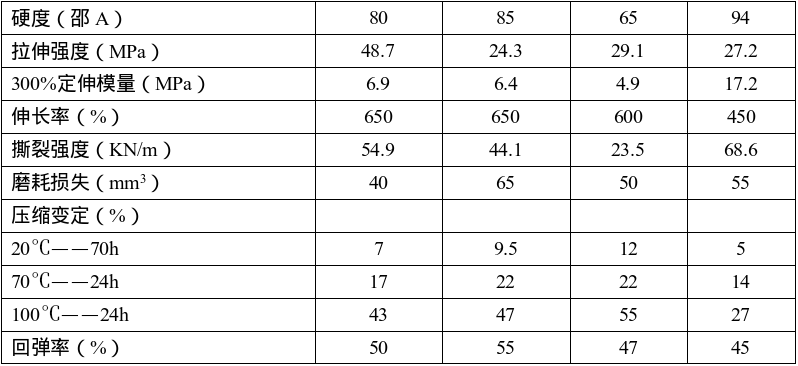

2、 性能

三、 原料

1、 聚酯多元醇（PES）

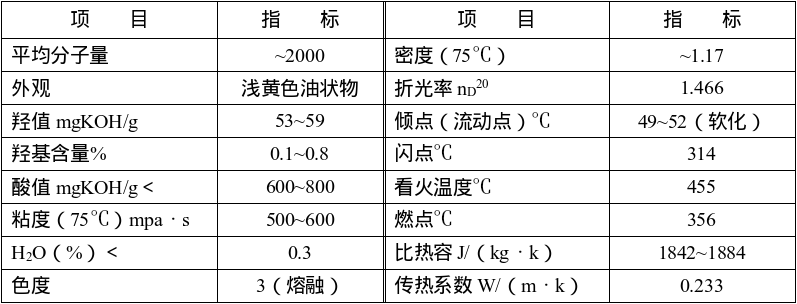

（1） 聚己二酸乙二醇酯二醇（PEA）

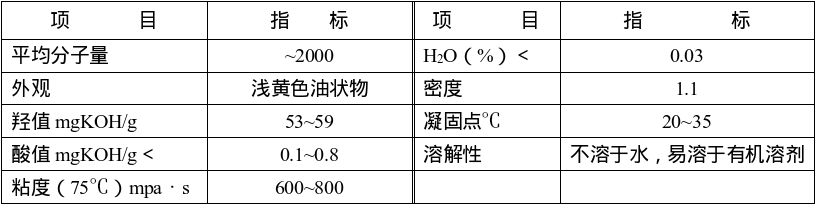

（1） 聚己二酸乙二醇-1，4丁二醇酯二醇

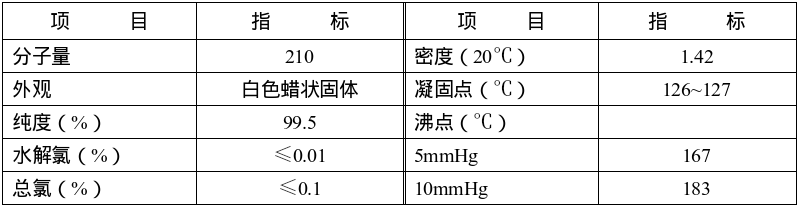

（2）  1，5一萘二异氰酸酯（NDI）

2、 交联剂：

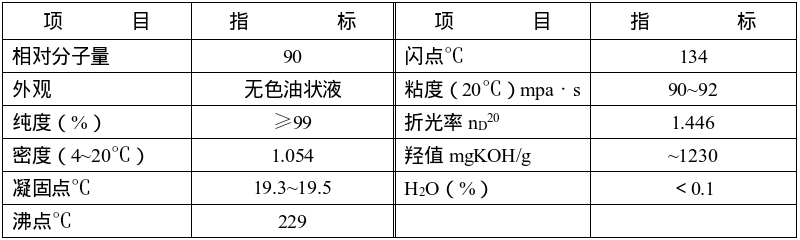

（1） 1，4丁二醇（BDO）

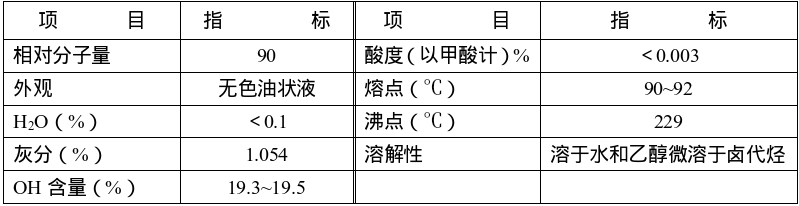

（2） 三羟甲基丙烷（TMP）

四、 工艺：一般采用予聚体法合成。

(图片：AI生成)

1、 特点：由于萘核上的NCO反应活性高，端NCO的予聚体贮存时间很短，必须在30分至几小时内做成制品，故NDI型予聚体只能就地生产并尽快做成制品，其釜中寿命从30S到5min，硬度邵A55到邵D70。

2、 予聚体合成：先将聚酯多元醇在135~140℃，真空度5~10mmHg条件下脱水，使PES含水量降至0.05%以下，可按投料量来确定NDI加入时PES的起始反应温度，量多时可适当降低起始反应温度，以使加入NDI后能迅速反应，使温度在127~128℃时合成予聚体，再与交联剂反应，在110℃下硫化成制品。

五、 设备：

(图片：飞龙设备-聚氨酯反应釜)

1、 当制品变化较多或反应较快的配方时，可采用Hennecke型双反应釜生产。双反应釜由两部份组成：一部份是将搅拌器（60r.p.m）传动装置（0.55kw），加热装置（50~150℃，2×4.5kw），釜盖和真空及温控系统成一个长方形柜体，搅拌器和釜盖等连一起可电动升降和转向；另一部份薄壁的不锈钢平底圆桶（容积30~50L）投料后放入加热筒中，降下釜盖和搅拌器进行搅拌反应及真空脱泡，完成后连料桶一起取出予聚体。其优点是料桶装取方便，亦可焚烧清理凝胶或调换备用料桶。

2、 可采用我公司为生产NDI的改进型CPU浇注机，在A料罐中合成NDI予聚体，但须作如下改进：

（图片：飞龙设备-聚氨酯NDI弹性体浇注机）

（1） 提高A料罐的工作温度至150℃，改进加热和控温装置，提高控温精度，误差＜±1℃；

（2） 提高A料罐的工作压力，可耐压0.2~0.3MPa，可在料罐中稳压加氮，以使计量泵顺利吸料；

（3） 将A料罐的出料部份加以改进，采用新型不锈钢放料阀，可做到使料罐不余留料及阀门不结料。原设计由料罐出料口到截止阀处，为了方便导热油加热，而使这段管子较长，这就在A料罐中合成予聚体，由于这段管子中的料液不能很好地混合和反应，而影响所合成予聚体的质量（尤其当投料较少时影响更大）。

（4） 由于NDI系A、B料的混合比相差较大（A：B=100：1~7），故应改进混合腔及搅拌头结构，加长混合料在其中的停留时间，使其完全混合均匀并不产生气泡。
